安規電容的放電和普通電容不一樣，普通電容在外部電源斷開后電荷會保留很長時間，如果用手觸摸就會被電到，而安規電容則沒這個問題。出于安全考慮和EMC考慮，一般在電源入口建議加上安規電容?！≡诮涣麟娫摧斎攵?一般需要增加3個安全電容來抑制EMI傳導干擾。它們用在電源濾波器里，起到電源濾波作用，分別對共模，差模干擾起濾波作用。
安規電容器的分類
安規電容分為x 型和y 型。交流電源輸入分為3 個端子：火線L/零線N/地線G，(L=Line,N=Neutral, G=Ground)?？缬?ldquo;L-N”之間，即“火線-零線”之間的是X 電容；跨于“L-G/N-G”之間，即“火線-地線 或 零線-地線”之間的是Y 電容?；鹁€與零線之間接個電容就像是“X”,而火線與地線之間接個電容像個“Y”，這些都不是按什么材質來分的。

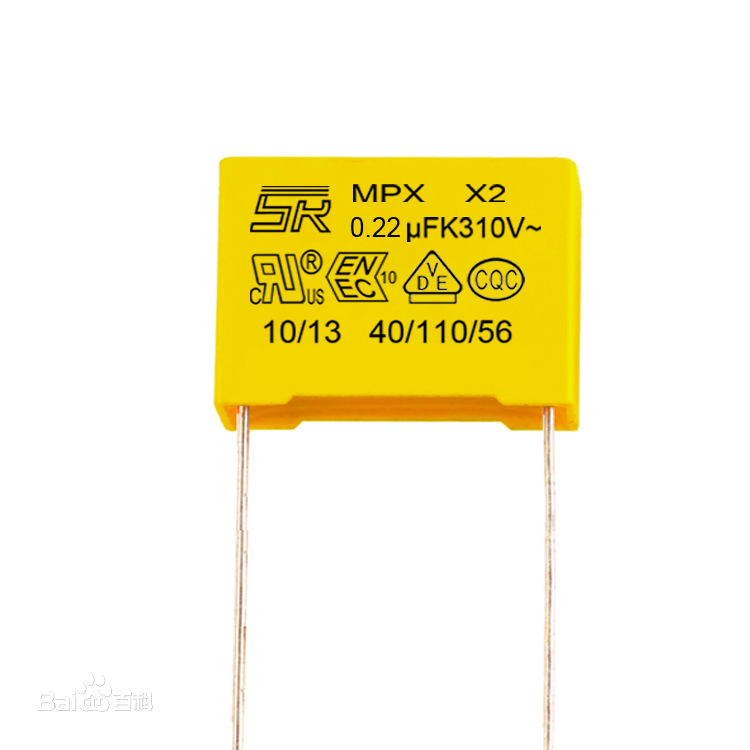

X電容： 由于這個電容連接的位置也比較關鍵,同樣需要符合相關安全標準。X電容同樣也屬于安全電容之一。根據實際需要,X電容的容值允許比Y電容的容值大,但此時必須在X電容的兩端并聯一個安全電阻,用于防止電源線拔插時,由于該電容的充放電過程而致電源線插頭長時間帶電。安全標準規定,當正在工作之中的機器電源線被拔掉時,在兩秒鐘內,電源線插頭兩端帶電的電壓(或?qū)Φ仉娢?必須小于原來額定工作電壓的30%?！∽鳛榘踩娙葜坏腦電容,也要求必須取得安全檢測機構的認證。X電容一般都標有安全認證標志和耐壓AC250V或AC275V字樣,但其真正的直流耐壓高達2000V以上,使用的時候不要隨意使用標稱耐壓AC250V或者DC400V之類的的普通電容來代用?！⊥ǔ?X電容多選用紋波電流比較大的聚脂薄膜類電容。這種類型的電容,體積較大,但其允許瞬間充放電的電流也很大,而其內阻相應較小。普通電容紋波電流的指標都很低,動態內阻較高。用普通電容代替X電容,除了電容耐壓無法滿足標準之外,紋波電流指標也難以符合要求。
Y電容： 這兩個Y電容連接的位置比較關鍵,必須需要符合相關安全標準, 以防引起電子設備漏電或機殼帶電,容易危及人身安全及生命。它們都屬于安全電容,從而要求電容值不能偏大,而耐壓必須較高。一般情況下,工作在亞熱帶的機器,要求對地漏電電流不能超過0.7mA;工作在溫帶機器,要求對地漏電電流不能超過0.35mA。因此,Y電容的總?cè)萘恳话愣疾荒艹^4700PF（472）?！電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y電容的容量應不大于0.1uF。Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義。 特別指出：作為安全電容的Y電容,要求必須取得安全檢測機構的認證。Y電容外觀多為橙色或藍色,一般都標有安全認證標志（如UL、CSA等標識）和耐壓AC250V或AC275V字樣。然而,其真正的直流耐壓高達5000V以上。 必須強調,Y電容不得隨意使用標稱耐壓AC250V或者DC400V之類的普通電容來代用。
